폐쇄형-루프 시스템에 대한 재료 적합성

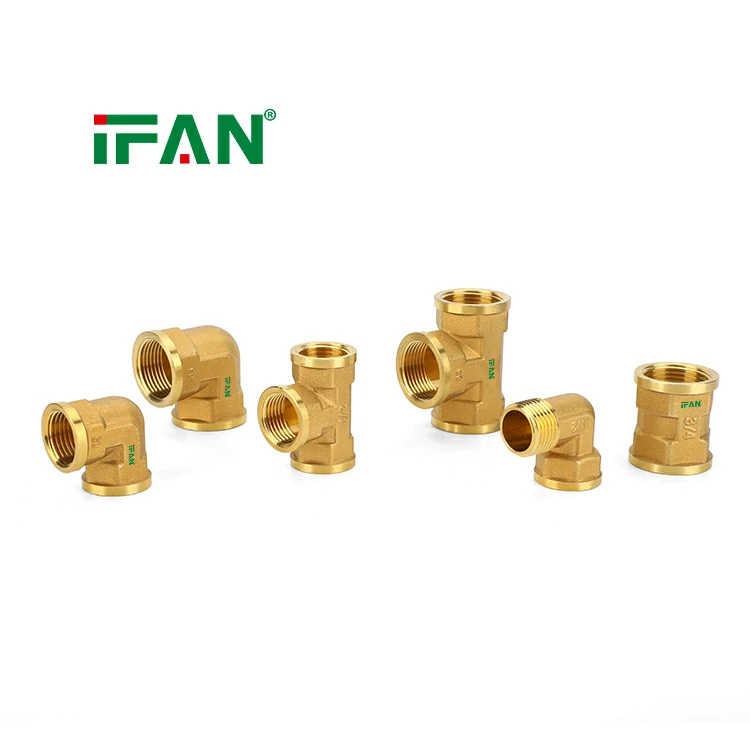

황동 파이프 피팅순환수식 가열 시스템에 완벽하게 적합합니다. 이러한 시스템은 라디에이터, 바닥 루프 또는 베이스보드를 통해 온수를 순환시킵니다. 황동은 강도, 내식성, 고온에 견딜 수 있는 능력으로 인해 가치가 높습니다. 주요건축법에서 승인한 표준자재입니다.
코드 승인 및 표준
건축법에는 특히 순환수 서비스용 황동이 명시되어 있습니다. 국제 주거 코드(IRC) 표 M2101.1에는 승인된 순환수 배관 재료로 "황동 파이프" 및 "황동 튜브"가 포함되어 있습니다. 이는 지상-지상 설치에 적용됩니다. 규정에 따르면 피팅은 시스템의 작동 온도 및 압력에 맞게 평가되어야 합니다.
온도 및 압력 등급
순환수 시스템은 황동의 성능 범위 내에서 작동합니다. 표준 주거용 시스템은 140-160도 F(60-71도)에서 작동합니다. 일반적인 황동 확장 피팅의 정격은 73psi에서 최대 160°F입니다. 황동은 또한 고온 내성을 갖고 있어 온수 분배 시스템에 이상적입니다.
부식 방지용 DZR 황동
모든 황동이 순환수 가열에 동일한 것은 아닙니다. DZR(Dezincification Resistant) 황동 피팅이 필요합니다. DZR 황동은 부식을 방지하기 위해 특별히 제조되고 열처리-되었습니다. 순환수 시스템에는 공격적인 수질 화학이 포함될 수 있으므로 이는 필수적입니다. DZR 피팅은 "부식-저항성"이 있으며 순환수식 가열 시스템 용도로 인증되었습니다.
복사열을 위한 일반적인 피팅 유형
황동 매니폴드는 바닥 난방 시스템에서 일반적입니다. 일반적인 황동 매니폴드는 2개, 3개 또는 4개의 급수관을 연결합니다. 여러 가열 루프에 걸쳐 온수를 고르게 분배합니다. 황동 T- 모양 피팅은 이러한 시스템의 유연한 배관 설정을 위해 여러 급수관을 연결하거나 전환하도록 설계되었습니다. 이러한 매니폴드는 상업용-등급 응용 분야에서 최대 195PSI를 처리할 수 있습니다.
하이브리드 시스템용 전환 피팅
황동 파이프 피팅재료 간 전환에 사용됩니다. 예를 들어, "황동 땀 어댑터"는 순환수 가열 및 냉각 시스템에 사용하기 위해 PEX 파이프를 구리 파이프에 연결합니다. 한쪽 끝은 PEX 연결을 사용하고 다른 쪽 끝은 구리 땀 연결을 사용합니다. 이를 통해 다양한 파이프 유형을 결합하는 하이브리드 시스템이 가능해졌습니다.
음용 연결에 대한 무연 요구사항-
순환수식 시스템에 식수 연결이 있는 경우 무연 황동을 사용하세요.- 무연-황동 파이프 피팅NSF/ANSI 61 및 372 표준을 충족합니다. 최대 납 함량은 중량 기준 0.25%입니다. 많은 관할권에서는 식수에 연결된 모든 시스템에 무연 재료를 요구합니다.-
금지된 응용프로그램
일부 황동 피팅은 특정 용도에 안전하지 않습니다. 예를 들어, C36000 황동 피팅에는 "음용용이 아님"이라고 특별히 표시되어 있습니다. 이는 폐쇄형 순환수 루프에는 허용되지만 식수관에는 허용되지 않습니다. 설치하기 전에 항상 제조업체의 라벨을 확인하십시오.
코드에서 허용하는 조인트 유형
순환수식 황동 연결은 여러 가지 방법으로 만들 수 있습니다. IRC는 황동 파이프에 대한 납땜, 용접, 나사산, 기계 및 플랜지 접합을 허용합니다. 황동 튜빙의 경우 납땜, 납땜 및 기계적 접합이 허용됩니다. 나사산 연결에는 씰을 고정하기 위해 PTFE 테이프가 필요합니다.
다양한 등급의 압력 등급
황동 파이프 피팅다양한 압력 등급으로 제공됩니다. 클래스 125 피팅은 저압 시스템(100-299psi)용입니다.- 니켈-도금 고압 피팅은 1,000~3,000psi를 처리할 수 있습니다. 표준 주거용 순환수식 시스템의 경우 일반적으로 DZR 황동을 사용하는 클래스 125이면 충분합니다.
160도 F/73psi 한계 이해
많은 황동 확장 피팅에는 특정 최대값(73psi에서 160°F)이 나와 있습니다. 이는 PEX-~-황동 연결에 대한 일반적인 등급입니다. 온도가 증가하면 압력 등급이 떨어집니다. 낮은 온도에서는 동일한 피팅으로 더 높은 압력을 처리할 수 있습니다.
설치 프로그램 요약
황동 파이프 피팅순환수식 가열 시스템과 완벽하게 호환됩니다. 코드-승인을 받았으며 내구성이 뛰어나고 내열성이-있습니다. 최상의 결과를 얻으려면 부식 방지를 위해 DZR 무연 황동을 사용하세요. 귀하의 응용 분야에 맞는 압력 등급과 조인트 유형을 선택하십시오. 항상 제조업체의 온도 및 압력 등급을 따르십시오. 복사 바닥 난방이든 베이스보드 시스템이든 황동은 안정적이고 오래 지속되는 성능을 제공합니다.-
