1. 설계 표준 및 기술 준수

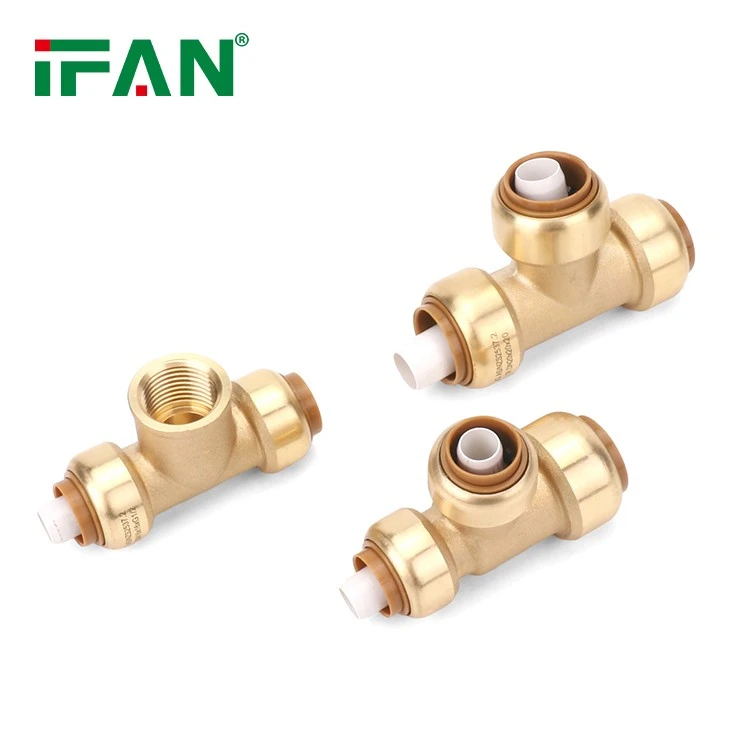

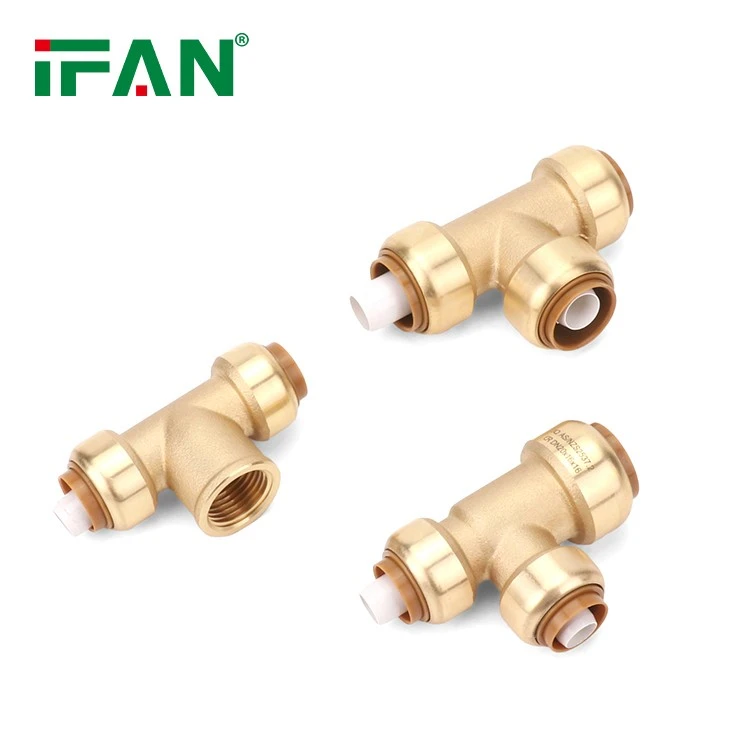

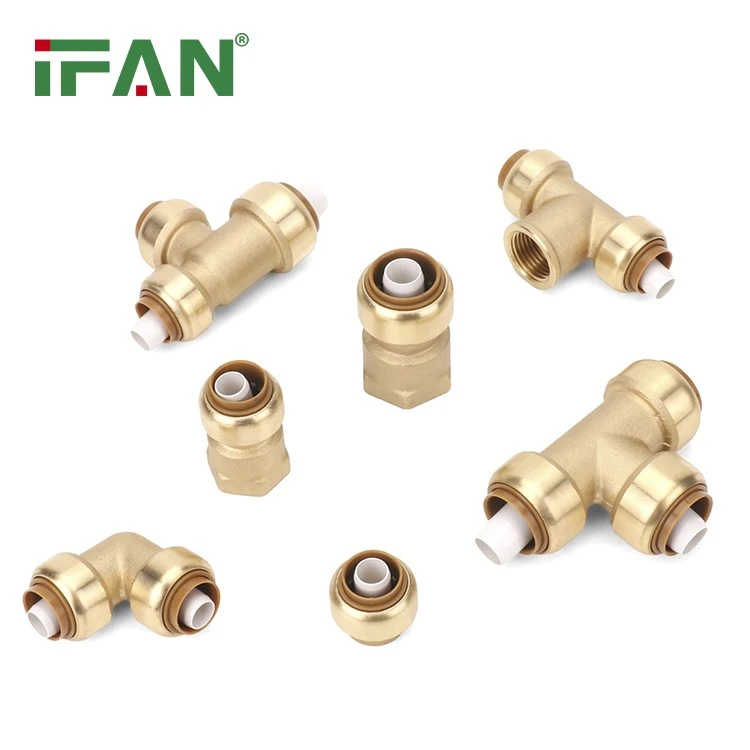

Ifan Yellow Pex 상어 물린 피팅은 푸시 피팅 배관 시스템에 대한 국제 기계 연결 원리를 기반으로 내부 엔지니어링 사양에 따라 개발됩니다. 단일 통합 국제 표준에 의해 지배되지는 않지만,이 피팅은 ISO 9001 : 2015와 정렬 된 품질 관리 시스템 하에서 생산되며 ASSE 1061 및 ASTM F877과 같은 표준에서 발견 된 성능 벤치 마크를 반영하는 내부 테스트를 거칩니다. 치수 매개 변수, 밀봉 무결성 및 압력 등급은 모든 생산 배치에서 정의되고 검증됩니다. IFAN은 16mm ~ 32mm 범위의 표준 SDR -9 PEX 튜브 크기와의 전체 호환성을 보장하며, 누출없는 참여를 보장하기 위해 문서화 된 공차가 유지됩니다.
2. 황동 하우징 및 구조적 코어 조성
각각의 노란색 상어 물린 피팅의 주요 하우징은 고성능 황동, 일반적으로 CW617N 또는 이와 동등한 고성능 황동으로 정밀 매개됩니다. 이 황동 등급은 다양한 열 및 압력 사이클에서 가공성, 탈지 저항 및 기계적 내구성을 위해 선택됩니다. 피팅 본체는 내부 고정 치아와 최소 삽입력으로 PEX 튜브를 수용하도록 설계된 씰 챔버를 포함합니다. 황동 성분은 구조적 무결성 및 부식 저항을 개선하기 위해 열처리 및 표면 패시베이션을 겪습니다. 각 장치는 조립 전에 버나 치수 불규칙성을 제거하기 위해 마시 닝 후 시각적으로 검사됩니다.
3. 그립 메커니즘 및 치아 링 어셈블리
Ifan 's Shark Bite Fittings는 스테인리스 스틸 잡기 링 시스템을 사용하여 Pex 파이프를 단단히 고정시킵니다. SS304 또는 SS316 스테인리스 스틸로 만든 횡단 링은 삽입시 파이프의 외벽을 잡는 각진 치아를 특징으로합니다. 이 치아는 파이프 표면을 손상시키지 않고 최대의 풀 아웃 저항을 보장하기 위해 특정 형상으로 형성됩니다. 치아의 내부 각도 및 간격은 정밀한 다이를 사용하여 균일 성을 유지합니다. 링은 고정 칼라 내에 보관되어 있으며 파이프가 피팅으로 밀려있을 때 자동으로 활성화하도록 설계되어 즉각적인 기계식 잠금 장치가 생성됩니다.
4. 밀봉 기술 및 O- 링 사양
Ifan Yellow Pex 상어 물린 피팅의 주요 특징은 일반적으로 EPDM 또는 퍼 옥사이드 단위의 고무 O- 링으로 구성된 엘라스토머 밀봉 시스템입니다. 이 씰은 높은 온도 및 압력 사이클링 성능 목표를 준수하도록 설계되어 반복 응력 하에서 탄성 및 압축을 유지합니다. 밀봉 링은 황동 몸체 내의 전용 가공 홈에 설치되며 삽입 된 파이프에 대한 균일 한 방사형 압축을 제공하기 위해 치수가됩니다. O- 링은 압축 세트, 열 저하 및 식수와의 화학적 호환성을 위해 장기 밀봉 무결성을 보장하기 위해 배치 테스트를 거쳤습니다.
5. 치수 일관성 및 가공 공차
치수 정확도는 푸시 피팅 피팅의 중요한 매개 변수입니다. IFAN은 실시간 피드백 센서가있는 CNC 가공 센터를 사용하여 파이프 보어 직경, 링 좌석 깊이 및 씰 그루브 반경과 같은 중요한 치수에 대한 타이트 공차를 유지합니다. 공차는 짝짓기 표면에서 ± 0. 05mm 내에서 유지되어 누출이없는 성능과 쉬운 파이프 삽입을 보장합니다. SPC (Statistical Process Control) 방법은 생산 중에 주요 차원을 추적하는 데 사용됩니다. 부적합 부품은 재 처리 또는 폐기 전에 자동으로 분리되고 품질 검토를받습니다.
6. 압력 및 열 테스트 프로토콜
Ifan Yellow Pex Shark Bite Fitting의 각 생산에는 현장 조건을 시뮬레이션하기 위해 광범위한 테스트를 거칩니다. 압력 테스트에는 최대 25 bar에서의 정수압 홀드 및 4 0 막대를 초과하는 버스트 압력 테스트가 포함되어 구조적 건전성을 검증합니다. 열 성능은 0도에서 95도 범위의 다중 가열 및 냉각주기를 통해 테스트되며 핫 워터 응용 분야를 모방합니다. 누출 완전성은 몇 시간 또는 며칠 동안 높은 온도에서 압력을 가한 테스트를 포함하여 연장 된 주거 기간 동안 평가됩니다. 피팅의 선택은 또한 움직임 또는 열 팽창에서 탄력성을 확인하기 위해 진동 및 기계적 응력 테스트를 거칩니다.
7. 육안 검사 및 조립 검증
모든 IFAN 상어 물린 피팅은 포장하기 전에 상세한 시각적 및 촉각 검사 과정을받습니다. 품질 기술자는 Grab Ring이 올바르게 앉아 O- 링이 존재하고 중앙에 있고 손상되지 않았으며 황동 몸체가 균열이나 공구 표시와 같은 표면 결함이 없음을 확인합니다. 외부 마감은 균일 한 착색 및 산화 저항을 검사합니다. 임의의 샘플링 프로세스는 내부 어셈블리 시퀀스 및 공차를 검증하기 위해 피팅의 부분 또는 전체 분해를 포함합니다. 모든 검증 체크 포인트를 전달하는 피팅 만 배송에 대한 승인을 받았습니다.
8. 제품 식별 및 색상 코딩
Ifan Yellow Pex 상어 물린 피팅은 재고 및 설치 중에 쉽게 식별 할 수 있도록 명확하게 표시되어 있습니다. 노란색은이 피팅 시리즈의 시각적 지정으로 사용되며 모델에 따라 양극화 된 코팅 또는 내구성 중합체 칼라를 통해 적용됩니다. 각 피팅에는 크기, 배치 코드 및 부품 번호를 포함한 정보가 레이저 에칭되거나 스탬핑됩니다. 이를 통해 공급망 전체에서 전체 추적력이 가능합니다. 마모, 마모, 물 노출 및 UV에서 내구성을 테스트하여 제품 수명주기 전체의 가독성을 보장합니다.
9. 스토리지, 취급 및 포장 요구 사항
사후 검사 후, 모든 피팅은 시장 요구 사항에 따라 밀봉 된 폴리에틸렌 백 또는 개별 물집 팩으로 청소, 건조 및 포장됩니다. IFAN은 상자 내부의 수분 흡수 패킷을 사용하여 장기 저장 동안 엘라스토머 씰의 분해를 방지합니다. 명확한 라벨링은 피팅 크기, 수량, 배치 번호 및 생산 날짜를 나타냅니다. 피팅은 산화, O- 링 수축 또는 플라스틱 칼라 변형을 피하기 위해 기후 제어 창고에 저장됩니다. 운송 중에는 밀봉 성분 또는 그립 메커니즘에 대한 충격 손상을 피하기 위해 충격 흡수 삽입물로 피팅이 고정됩니다.
10. 내부 품질 관리 문서 및 감사
IFAN은 원료 인증서, 가공 레코드, 테스트 로그 및 검사관 보고서를 포함하여 상어 물린 피팅의 모든 배치에 대한 전체 문서를 유지합니다. 이 품질 관리 데이터는 디지털 방식으로 보관되어 일상적인 내부 감사에 사용됩니다. 내부 사양 및 국제 지침에 대한 적합성을 검증하기 위해주기적인 타사 검사가 수행됩니다. 현장에서 식별 된 모든 이상은 생산 날짜와 해당 자료 또는 프로세스 편차를 추적하기 위해이 데이터베이스와 교차 점검됩니다. 이 폐쇄 루프 시스템은 제조 공정 전반에 걸쳐 지속적인 제품 개선 및 책임을 보장합니다.
결론 : 제조 정밀도 및 적합성 신뢰성
Ifan Yellow Pex Shark Bite Fittings는 정확한 가공, 다중 포인트 품질 검사 및 엄격한 성능 테스트를 통해 엄격하게 제어되는 생산 시스템을 통해 설계됩니다. 고급 황동, 스테인레스 스틸 그립 시스템 및 엘라스토머 밀봉 링의 통합은 엄격한 기술적 기대를 충족시키는 기계적 푸시 피팅 연결을 초래합니다. 원료 선택에서 최종 포장 및 추적성에 이르기까지 각 피팅은 전문 배관 시스템의 일관성, 안전 및 기계적 무결성에 대한 IFAN의 약속을 반영합니다.
